digitales Amateurfunkfernsehen

Hallo liebe OM´s

Von den unterschiedlichen DATV-Systemen, ist kommerziell für uns Funkamateure, nur eines übrig geblieben.


System: SR-Systems / DG8FAC

OM Stefan DG8FAC mit seiner Crew hat es geschafft ein ausgereiftes und kommerziell einsetzbares
DATV-System zu bauen und zu industriell zu vermarkten.
Davon können wir Funkamateure natürlich auch profitieren!


DBØRWE arbeitet seit dem 4.1.2003 none stop,
24 Stunden am Tag mit dem DATV-Konzept von:
OM Stefan DG8FAC

Seine Fa. SR-Systems liefert industriell DATV-Sender für alle Frequenzen

Der Vertrieb für den Amateurfunkbereich, wurde an die
Fa. Lechner abgegeben.

Der Aufbau eines 4TS-Senders ist hier dokumentieren.

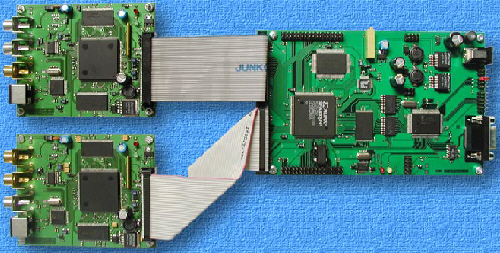

Abgebildet ist ein 4TS Board mit zwei Encodern.
Das 4Ts Board läuft leider aus. Die letzten Exemplare werden bis vermutlich ende des Jahres abverkauft. Es wird durch einen moderneren, reinen Modulator, dem Minimod ersetzt!


Weitere Infos im:
 D-ATV Forum .



Der neue Minimodulator ist da!



Der Minimodulator:
Das Board ist ein reiner Modulator, ohne Videotext oder ähnlichen Spielereien. Dafür hat er aber weitreichende Einstellmöglichkeiten.
In Kürze einige Parameter:
* Je nach Ausführung von 250-1425MHz lieferbar
* ca. 1-10mW (je nach Modulation) HF an 50Ohm(SMA-Buchse)
* DVB-S; DVB-C, DVB-T; 8VSB; GMSK
* 1 Transportstromeingang
* Steuerung via PC RS232 möglich (Terminal Prg.)
* Steuerung über externes Panel (I²C) ohne PC möglich
* Steuert bei bedarf den nachgeschalteten Upconverter
* Einstellbar von 1-45 MSymbol/s in 1KSymbol steps

Alle Funktionen des Minimod können auch ohne einen PC mit dem Frontpanel eingestellt werden.
Der Anschluss erfolgt über den I²C-Bus Eingang.


Es gibt eine ganze Reihe von Geräten die an den Modulator angeschlossen werden können.

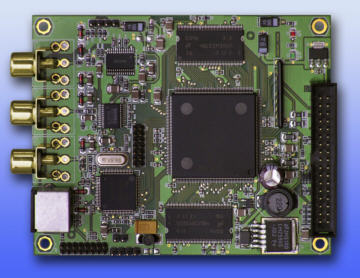

Klassisch währe der Encoder V4:
Seine vielfältigen Möglichkeiten lassen sich sich ebenfalls über die Steuerung des Minimod mit einstellen.
Er verfügt über:
* Einen Video Composite Eingang
* Einen S-Video Eingang Y/C
* Zwei getrennte Audio Eingänge
* PAL/NTSC


Das DVB-S Frontend
An der Stelle eines Encoders kann auch ein DVBS-Frontend angeschlossen werden. Das ist ein kompletter Satelliten Empfänger. mit allen Standart Möglichkeiten. Er hat keinen analogen Ausgang, sondern liefert einen digitalen Transportstrom.
Somit ist ein verlustloses digitales Verlinken möglich!

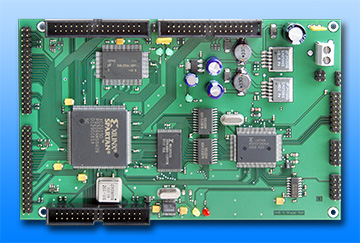

Das 4TS_Board:
Für den Fall das mehr als z.B. ein Encoder an den Modulator angeschlossen werden soll, kann man den Multiplexer benutzen.
Er kann bis zu vier verschiedene Transportstöme zusammenfassen und dem Modulator zuführen..


Das ist nur ein kleiner Querschnitt der vielen Möglichkeiten die angeboten werden.
Ich habe mich erstmal auf die im Amateurfunk gebräuchlichsten Gerätschaften beschränkt.

Link zum Projekt: Aufbau eines DATV-Senders mit einem Minimod!



Hier seht ihr drei Beispiele der möglichen Modulationsarten des Minimodulators.
Alle Spektren: Span 10 MHz und  10dB per Teilung

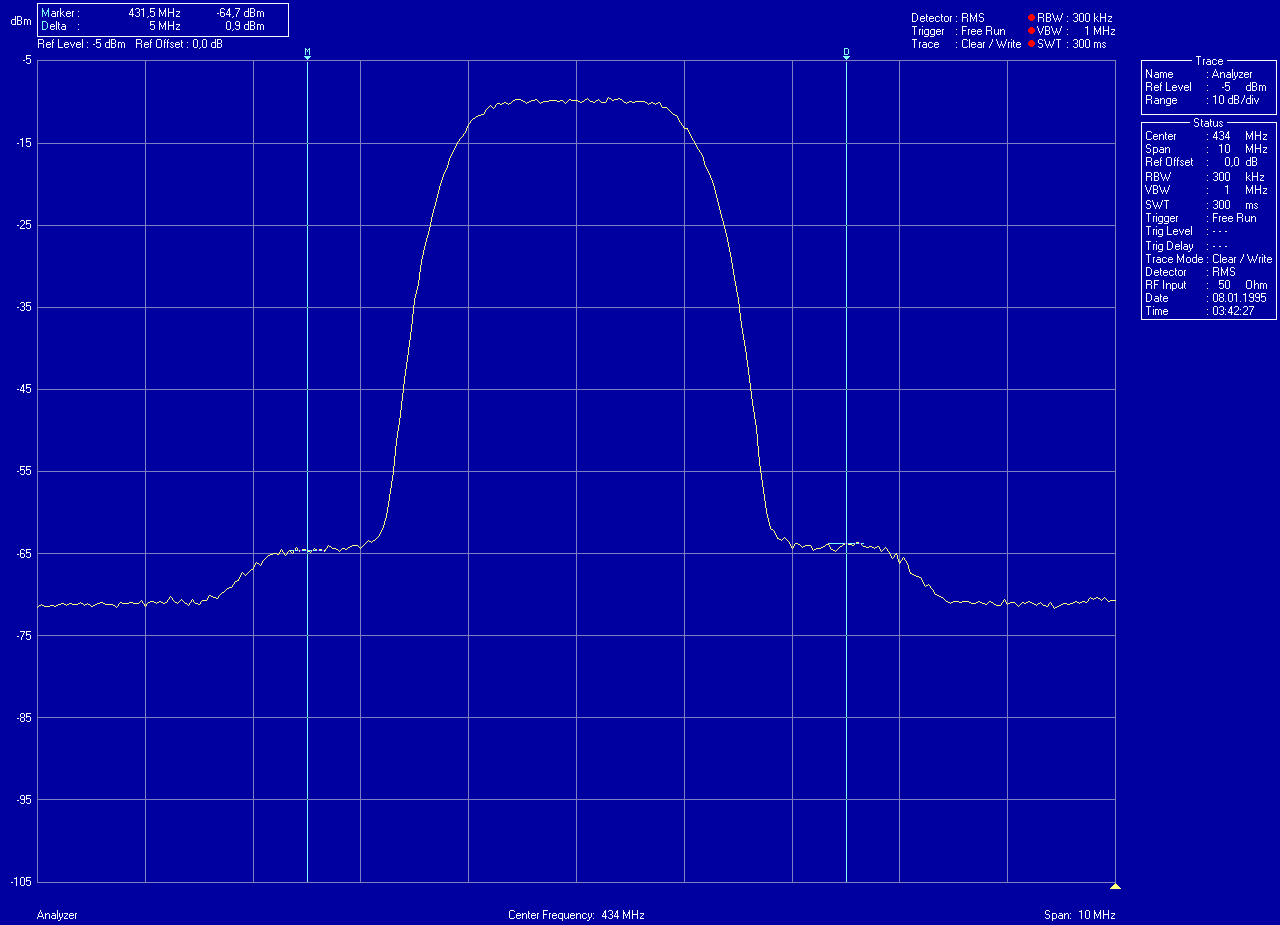

QPSK
2 MSymbole
über 50dB Schulterabsenkung

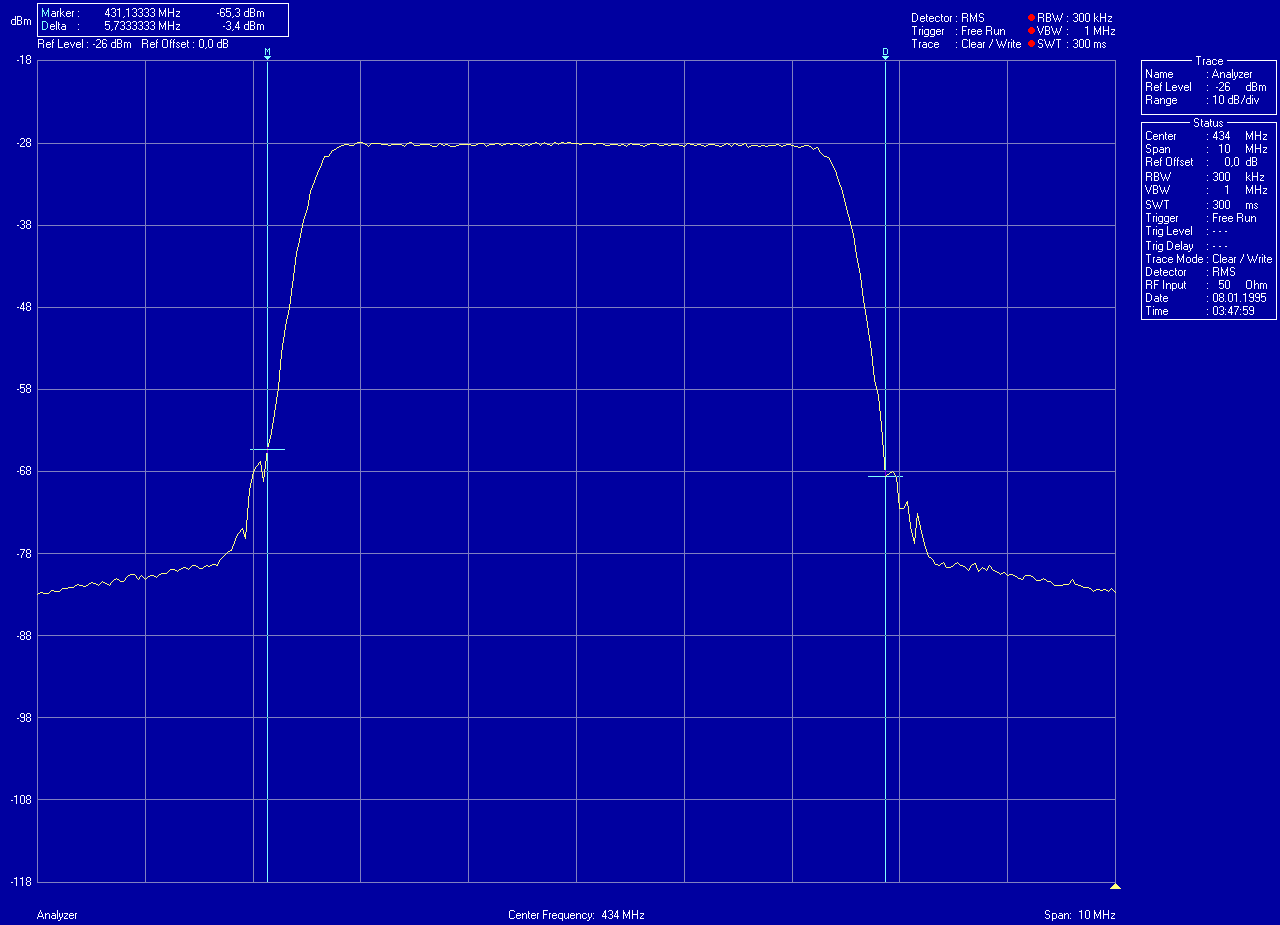

DVBT
5MHz

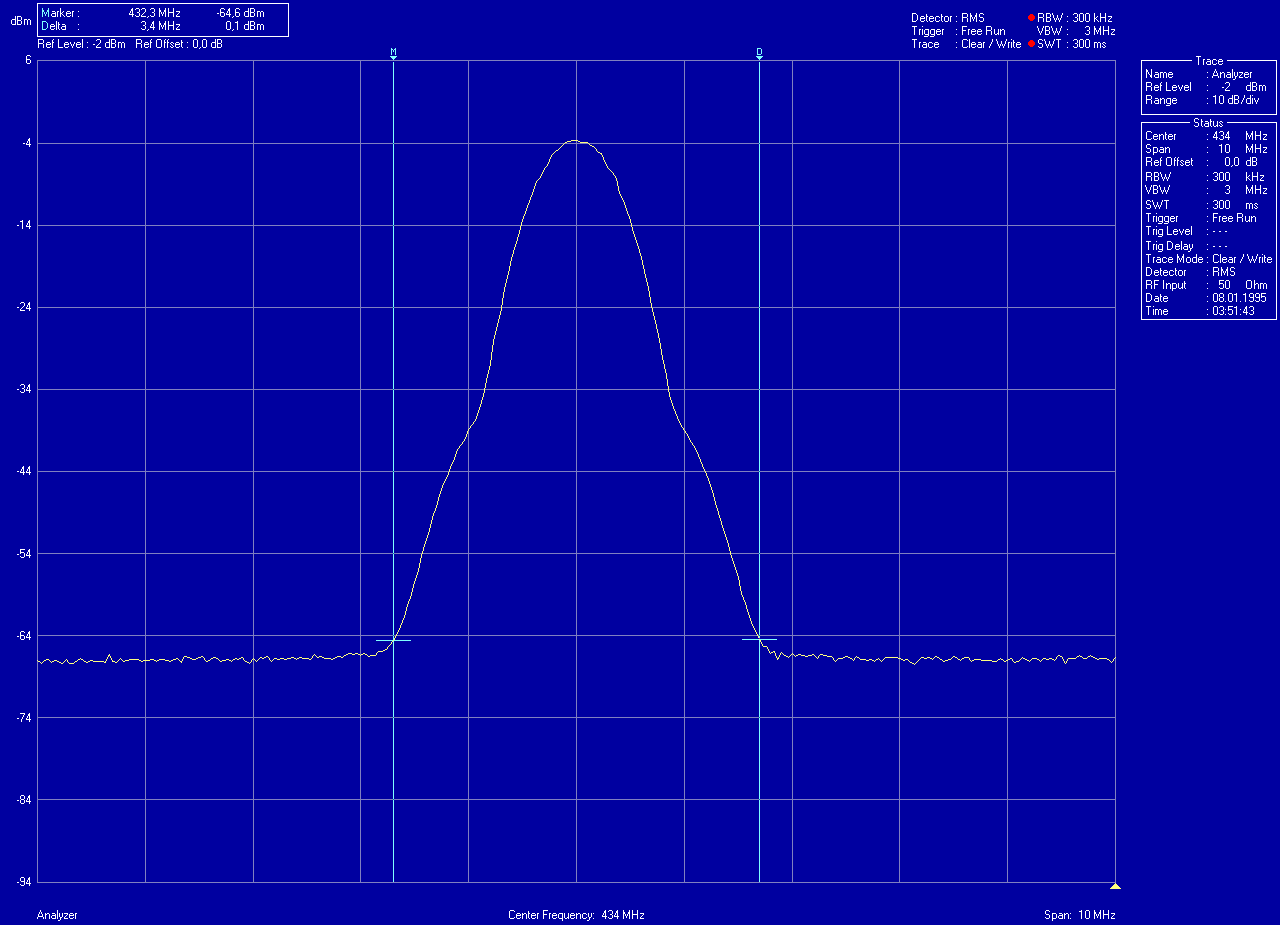

GMSK
1MSymbol
