Versuchsaufbau einer linearen 23cm PA

Hier zeige ich auch einmal einen nicht ganz so gut gelungenen Versuch.
Der Grundgedanke ist eine preiswert sehr lineare PA für 23cm herzustellen.

Die Firma Mini-Circuits hat einen einen Verstärker - den HELA 10B - im Programm der von seinen Daten “fast” für unsere Zwecke geeignet währe. Eine Haken gibt es, der Frequenzgang des ICs ist nur bis 1000MHz angegeben.
Da ich z.Z. keinen besseren Halbleiter finden konnte habe ich ein Musterboard mit dem HELA 10B aufgebaut. Um auf die nötige Treiberleistung zu kommen wurde ein Era 6 vorgeschaltet. (wurde später in ERA5 geändert)

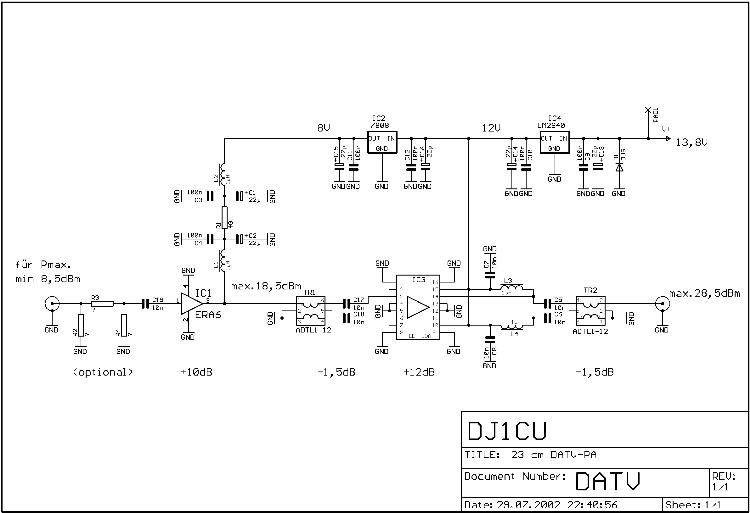

Das Schaltbild könnt ihr hier auch als Eagle-Cad Datei bekommen.

Ich darf auch hier meinen Dank an  OM Jürgen DL7EE richten. Er testete meinen Probeaufbau. Erst nach einigen Verbesserungen im Aufbau, wie die Lage der Bauteile und die Verbesserung der Kühlung brachte ein brauchbares Ergebniss. Durch Änderungen  in der Bauteildimensionierung wurde die Leistungsausbeute noch einmal verbesserte.

Den Testbericht mit allen Diagrammen könnt Ihr hier bekommen.

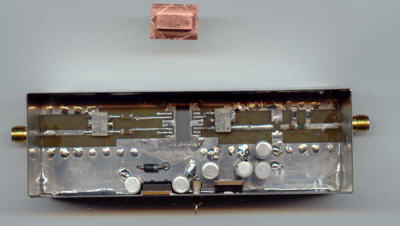

Der Kühlblock aus Kupfer wurde nachträglich eingefügt, da der HELA 10 ca. 7 Watt in Wärme umsetzt und die müssen weg!

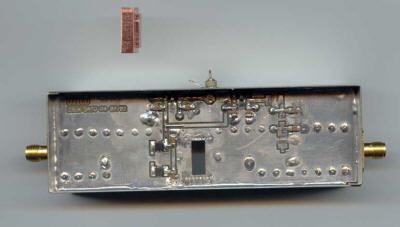

Hier sieht man die verbessrungswürdigen Stellen im HF-Design. Durch die professionelle Beurteilung der PA, habe ich wieder einiges dazugelernt.

Fazit:
Dieser Aufbau war ein netter Versuch eine preiswerte PA zu bauen. Es wurde eine Leistung von ca. 26 dBm erreicht.
Trotzdem bin ich der Meinung das nach einer anderen Möglichkeit gesucht werden sollte.
Sollte jemand Interesse an der Weiterführung des Experimentes haben - ich kann gegen Selbstkosten noch 3 Platinen des Prototyps (mit allen Fehlern) abgeben.
Viel Spaß dabei!
